Электромагнитное реле – это прибор, который активно используется для создания процессов коммутации электроцепей, обеспечивают управление и передачу сигналов между их компонентами. Дополнительно такой прибор может выполнять функции усиливающего компонента.
Применение таких компонентов электрического оборудования эффективно и оправдано для обеспечения корректной работы в приборах с автоматическими способами использования и управления. Кроме того, для контроля и наладки работы электрических, энергетических и технологических установок различного предназначения. Основными функциями таких компонентов в приборе являются следующие:
- эффективное, точное и надежное регулирование параметров напряжения и показателей тока;
- выполнение процессов запоминающих компонентов и преобразующих элементов;
- поддержание работоспособности агрегатов в определенных условиях и состоянии деталей;
- защита от неправильной работы устройств и их перегруза;
- фиксация отклонения параметров работы агрегатов от заданных значений и обеспечение информирования об этом для устранения выявленных неисправностей и проблем.
Принцип действия электромагнитного реле

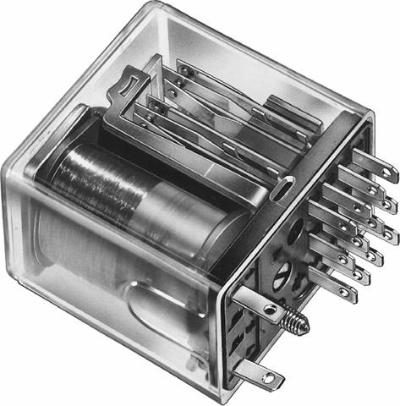

Конструкция реле такого типа состоит из нескольких основных элементов:
- Металлическое основание, которое обеспечивает удобную установку и сохранность всех деталей. Изготавливается такой компонент из немагнитного металлического сплава.
- Медный провод, который наматывается на основание. В качестве изолирующего материала для такого составляющего элемента могут использоваться тканевые или синтетические обмотки, или применение специального диэлектрического лака, который надежно обеспечивает изоляцию провода без возникновения замыканий.
- Металлический сердечник, который прочно и надежно связан с толкателем. Подача напряжения определенных параметров на катушку создает условия для втягивания сердечника и обеспечения движения контактов.
- Контакты реле. Для нормальной работы разных типов устройств применяются открытые разомкнутые или закрытые замкнутые контакты. Некоторые виды таких деталей электросети могут использовать комбинированные возможности сразу двух видов контактов.
- Управляющий блок – обеспечивает преображение электрического управляющего сигнала в магнитное поле надлежащего уровня и параметров.
- Система промежуточных деталей – такие компоненты обеспечивают эффективное действие исполнительного механизма.
- Исполнительный блок – контактные группы деталей, которые создают условия для точного воздействия на определенную цепь агрегата.
Применение такого вида деталей для создания рабочих и надежных цепей важно проводить с учетом нескольких важных особенностей реле управления. Первым таким моментом являются постепенное увеличение и уменьшение тока на главном чувствительном элементе – катушке, а точнее проводах ее обмотки. Такие процессы вызывают задержку реакций механизма на команды управления на некоторое определенное для конкретного вида устройств время. Подобные характеристики могут влиять на работу электрооборудования. Второй особенностью является правильный и корректный выбор определенного вида реле в зависимости от выполняемых функций и типа конструкции – для управления, защиты цепи, обеспечения передачи сигналов.
Принцип работы электромагнитного реле основывается на процессе преобразования электрической энергии в магнитную, воздействие которой обеспечивает перемещение контактов для эффективной работы устройств.
Разновидности электромагнитных реле
Детали такого вида распределяются на виды в зависимости от таких критериев:
- Исходя из метода управления контактами реле:
- Якорные – процесс замыкания или размыкания контактов обеспечивается за счет передвижения якоря изделия.
- Герконовые – отличаются от предыдущего типа отсутствием сердечника. Перемещение контактов создается путем прямого воздействия магнитного поля на специальные ферромагнитные электроды, которые оборудованы контактами.
- По характеристикам и параметрам управляющего блока бывают:
- Приборы с переменными компонентами – якорь и сердечник таких деталей изготавливается из стали, которая отличается электролитическими свойствами. Такие характеристики создают условия для минимизации потерь. Срабатывание такого вида компонентов обеспечивается путем подачи переменного тока определенных параметров на обмотку детали.
- Приборы с постоянными элементами – в зависимости от особенностей производства пластины таких деталей бывают нейтральными или поляризованными.
- По скорости реагирования магнитные реле бывают таких типов:
- Регулируемые – такие компоненты можно подстраивать в зависимости от потребностей прибора и устанавливать необходимые временные промежутки.
- Замедленные – время, которое необходимо такому виду изделий на необходимую реакцию, определяется в районе 0,05 секунды.
- Быстродействующие – устройство такого вида реле позволяет создать условия для соответствующей реакции всего за одну миллисекунду.
- Безынерционные – самые быстрые детали, которые способны обеспечивать необходимые действия за время меньше одной миллисекунды.
- По показателям мощности реле можно распределить на три основных группы:
- Приборы высокой мощности – значение реле превышает показатели в 10 Ватт.
- Устройства со средними показателями мощности – параметры механизмов устанавливаются в пределах от 1 до 10 Ватт.
- Оборудование малой мощности – характеристики таких компонентов определяются в долях Ватта.
Конкретный вид реле обеспечивает корректную и эффективную работу электрооборудования определенных характеристик и параметров.
Положительные характеристики электрических реле
Электромагнитное реле переменного и постоянного тока – это популярный и надежный вид оборудования, которое эффективно и практично выполняет свои функции. Плюсами применения такого вида электрических деталей являются:
- долговечность использования – оборудование работает без сбоев и поломок длительное время;
- быстрая реакция детали на изменение параметров в электрической сети для безопасной эксплуатации техники;
- обеспечение нормальной работы даже в условиях большой напряженности электрических полей;
- небольшие параметры изделий, которые не уменьшают эффективности их работы, а обеспечивают высокие показатели применения;
- во время активного использования реле контакты, катушка и другие компоненты не нагреваются и обеспечивают минимальные показатели тепловыделения;
- комплектация различных устройств и агрегатов такими компонентами – это не только практичное решение, но и возможность обеспечить надежную электрическую схему доступными, бюджетными деталями.
Негативной характеристикой такого оборудования является необходимость определенного временного промежутка для выполнения реагирования. Кроме того, во время подключения контактов могут возникать радиопомехи. Взаимодействие с высоковольтными и индуктивными типами постоянного тока и такими видами реле может обеспечиваться с некоторыми затруднениями или некорректными реакциями. Еще один момент, который может влиять на работу оборудования с применением такого реле – небольшие показатели работы.
Для того чтобы обеспечить бесперебойную работу и выполнение необходимых процессов агрегатами, важно подобрать реле правильных параметров. Основных таких критериев существует несколько:
- показатели скорости действия – это промежуток времени, который необходим реле для выполнения начала работы после подачи на него электрического напряжения;
- мощность срабатывания – показатели минимального напряжения, которые обеспечат запуск устройства;
- показатели мощности, которыми могут управлять контакты.
Долговечность использования реле напрямую определяется типами электрической нагрузки тока, показателями частоты и количеством коммутаций.
Электромагнитное реле – это универсальное и необходимое устройство для применения в приборах, работа которых сопровождается перепадами тока и показателей напряжения во время выполнения запуска и отключения электроприборов.
